追求完美的MOD 全手工打造Terran巨舰

SuperMOD 2009冠军作品——
"Terran巨舰"是CLPA(中国LAN Party玩家联盟)历年举办的赛事中为复杂的作品之一。来自深圳的MOD玩家詹洋历时一年多，将上百个零件逐一地设计、加工、组合，终呈现出这一让我们为之惊叹的作品。

作者简介

詹洋，湖北武汉人，是一位热爱电脑硬件、游戏及模型的MOD玩家，立志将机箱与模型融合，摆脱传统的束缚，将MOD发扬光大。于是在长达一年多时间的不断摸索之中，成功打造出了自己的第一款MOD作品“Terran巨舰”。

突发奇想的创作构思

现在回想起来，自己都感觉不可思议：这一年多来，每天下班回家就继续“加班”，都是为了完成它。创作这款作品的想法其实是偶然得来的，出于心中对MOD的爱和对宇宙的向往，当暴雪首次展示《星际争霸Ⅱ》时，我就下定决心要做点什么。此时，《星际争霸》中人族(Terran)巨舰的形象就不由自主地从我脑海里“跳”了出来，那就是它了！

工具材料很简单，方法很重要

我制作“Terran巨舰”的工具其实只有两个：一把电磨、一个铆钉枪。至于材料，则是十来个废旧的机箱机架和数十块机箱侧板。不过在制作过程中，耗费的切割片数以千计，麻花钻头50多个，铆钉不计其数，螺丝钉也用了上百颗。尽管工具材料简单，但制作起来却绝不简单。在正式动工之前，一定要对作品有一个大体的规划，而且在制作过程也需要不断完善，否则其后果往往是半途而废。具体来说，就是先将作品模块化，哪一部分对应什么用处，例如电脑主板、光驱、电源放在哪个位置；确定好了之后将这些模块再分解成更小的“碎片”，比如一个长方体，分解可以得到6个面的“碎片”；然后用各种材料将这些“碎片”制造出来，还原成模块，之后再将模块组合，便得到了作品的主体结构(就如同分解工程项目一般)。

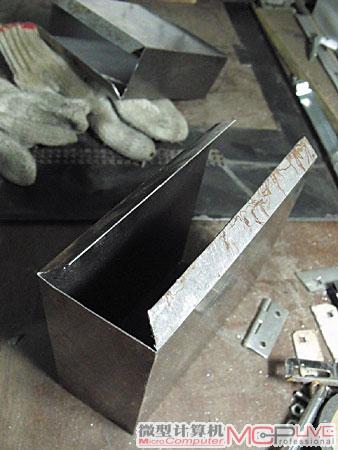

图1：分解模块时，各个面板不必分开，一次成型更能降低制作难度。

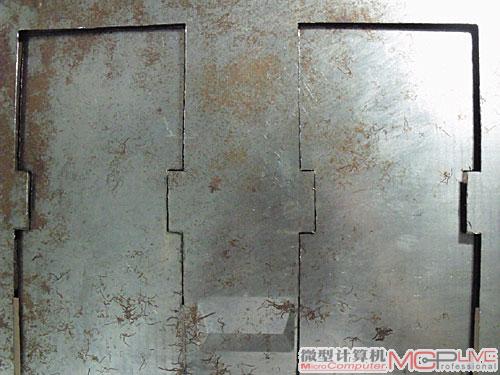

图2：各个面板从机箱侧板整体切割下来后，再还原成模块。

在整个规划中，把模块分解为“碎片”是重要的环节，因为这不仅仅是拆分这么简单。例如将一个长方体分解成六个面板，这六个面板如何相互连接起来呢？如果把它们分拆成六个独立面板，之后再折边并连接，就会导致12条折边全部要打孔、上螺丝钉，增加了工作量不说，还会影响模块的外观，甚至会降低模块之间的契合度。受到纸模型的启发，我在分解模块时采用一次成型的方式，六个面板并不分开，而是从一张金属板上整体切割下来，减少了折边的数量；同时折边采用铆钉固定，制作更方便，速度更快(图1、图2)。

不断完善的制作过程

初步制作主体结构

我将“Terran巨舰”划分为舰身(主机安置点)、舰翼、连接通道(电源及水冷系统安置点)、舰首(启动安置点)、舰尾(通风口)和控制塔(硬盘放置点)六大模块，然后衡量每个模块的大小和比例，再分割成子模块。考虑到要展现《星际争霸》中巨舰的霸气，作品体积不能太小，经过反复衡量，作品的尺寸定为长约100cm，宽约70cm，高约25cm(图3)。

图3：初步制作出来的主体结构，还不能让人满意

主体结构第一次返工

初完成主体结构之后，我对作品的外形感到不够满意，于是将硬盘位改成了独立的控制塔，再适当提升了舰身的高度，以便能让舰身容纳得下独立显卡，同时也重新制作了舰翼，让其显得更饱满(图4)。

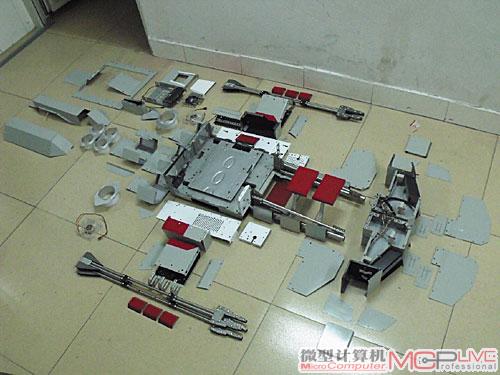

图4：“Terran巨舰”由上百个零件组成

模块做出来再用砂纸打磨之后便可以上漆。而脱漆重做的情况经常都会遇到。我建议大家使用专用的脱漆剂，与砂纸配合使用的效率非常高，一般五分钟之内漆料已经发泡脱离，再用砂纸打磨干净即可。由于脱漆剂的腐蚀性较强，溅在皮肤上不出5秒钟就会让人感觉到严重的疼痛感，因此使用要非常小心，一旦沾上它必须立即用水冲洗。

主体结构第二次返工

组合完毕后又经过反复检测，又发现了一个严重的问题：当我合上舰身的顶盖时，发现它与显卡产生了冲突，无法完全闭合。这可能是各个模块在组合时铆钉高度所造成的误差，于是我又将安装主板用的底板向下移动了2cm才解决了问题。

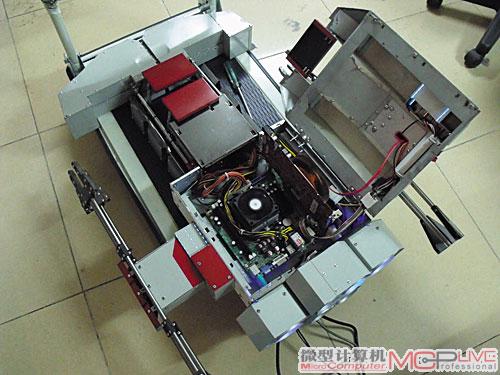

图5：重新调整舰身的设计后，方才容纳下了整套电脑系统

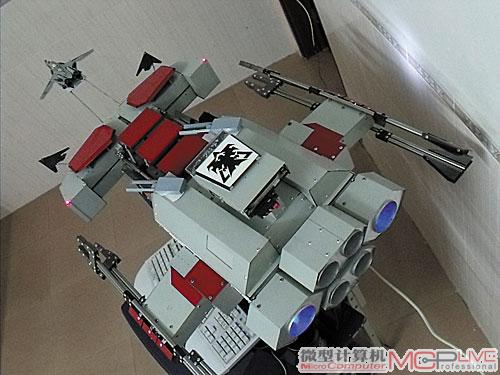

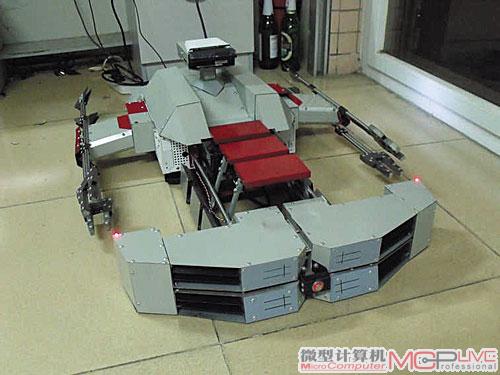

图6：主体结构完工后的“Terran巨舰”

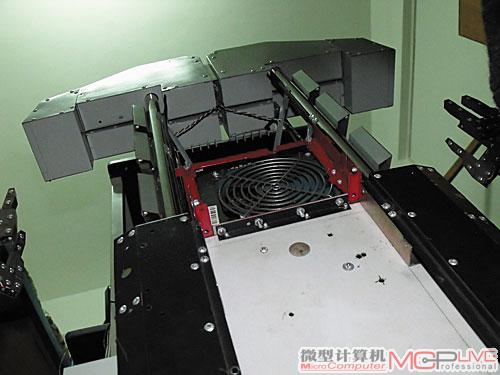

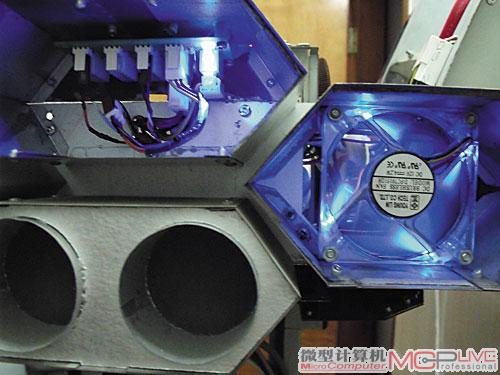

图7：散热器和通风口布置在“Terran巨舰”尾部的喷射口

图8：电源放置在舰首和舰身之间的通道中

图9：一块3.5英寸硬盘被放置在控制台中，如果要使用更多的硬盘，加高控制台即可。

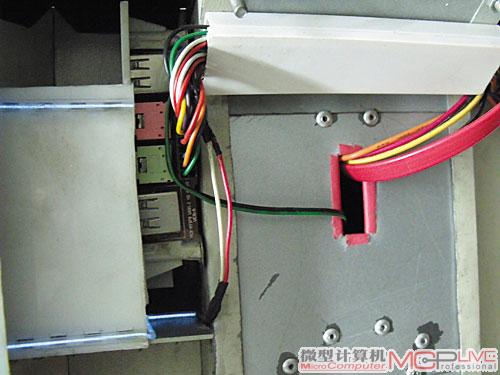

图10：为了“Terran巨舰”中的电脑系统布线花费了我整整两天的时间，
需要善用埋线盒，并在适当的位置穿孔，才能保证布线的整洁有序。

此外，由于舰身安装了主板、CPU、显卡和散热器之后剩余空间太少，为此我反复布线了两天，甚至用到了工程装修用的埋线盒，才把各种线缆整理隐藏好(图5、图6、图7、图8、图9、图10)。

用小装饰锦上添花

后，我并不喜欢太过绚丽的灯光效果，因为它会在实际使用会造成视觉疲劳；此外灯光效果也应该从MOD作品展现的主题上来考虑。因此我选择了少量的冷光灯和频闪电路模块，黑夜里忽闪忽闪的灯光，让它真的如同遨游在宇宙中的星际巨舰，煞是好看。

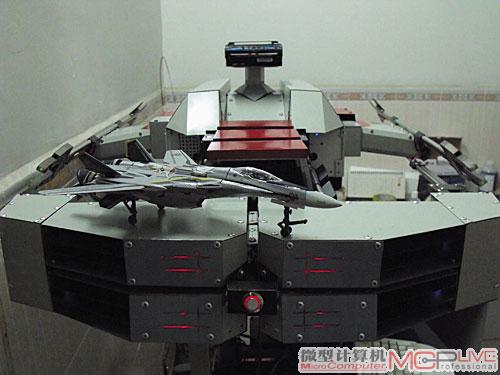

图11：少量的灯光效果就能很好地展现出“Terran巨舰”的意境

图12：控制塔中也布置了许多微型雕刻品，模仿成《星际争霸》中巨舰的控制中心。

图13：“Terran巨舰”比普通机箱重上不少，但仍可以摆放在电脑桌上，相当拉风

此外，为了烘托巨舰遨游太空的气氛，我还增加了炮台、飞机等小装饰品，效果很不错(图11、图12、图13)。

制作感言

其实，“Terran巨舰”还不能说真正完工，有许多地方可以进一步装饰和改进，外壳也可以进行喷绘涂装，MOD还将继续下去……

此外，我在闲暇时为这款作品制作一段精彩的MV视频《“Terran巨舰”MOD作品视频》。

后，我将此次MOD的一些小小的心得与大家分享，希望有更多人玩家制作出个性化的MOD作品。

1.谋定而后动。制作前的构思规划和制作过程中的不断思考很重要。
2.在返工时善于利用脱漆剂与砂纸，而一旦皮肤沾上了脱漆剂必须立即清洗。
3.在设计之初就应该考虑布线的问题，可以用埋线盒等工具或手段辅助布线。
4.灯光效果要根据作品和主题而定，并非越多越好，否则实际效果可能适得其反。
5.制作MOD时噪音虽然不可避免，但要尽量减小对家人和邻居的干扰，与人方便就是自己方便。
